名称:
|
高功率保偏隔离器 |
类别: |
高功率产品 |
型号: |
1064nm/1310nm/1480nm/1550nm高功率保偏隔离器 |
|
|

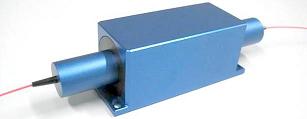

高功率保偏隔离器,1064nm高功率保偏隔离器,1310nm/1480nm/1550nm
规格
高功率保偏隔离器-1064nm/1310nm/1480nm/1550nm
特性: |
应用: |
高隔离度,高额定输出功率 |
保偏光纤放大器 |
高消光比 |
光纤激光器 |
低插入损耗,高回波损耗 |
仪器仪表测试,测量应用 |
极好的环境稳定性和可靠性 |
国防,实验研究 |
1310nm/1480nm/1550nm高功率保偏隔离器 参数规格:
参数 |
单位 |
高功率保偏隔离 |
|
单级/双极 |
|
Single Stage |
Dual Stage |
等级 |
|
Grade P |
|
中心波长 (λc) |
nm |
1310, 1480 or 1550 |
|
工作波长带宽 |
nm |
±20 |
|
标准峰值隔离度 |
dB |
42 |
58 |
最小隔离度 at 23℃ |
dB |
28 |
48 |
标准插入损耗 at 23℃ |
dB |
0.4 |
0.5 |
最大插入损耗 at -5℃-70℃ |
dB |
0.55 |
0.65 |
最小回波损耗 (Input/Output) |
dB |
55 |
55 |
最小消光比(only for F type) |
dB |
25 |
25 |
最小消光比(only for B type) |
dB |
22 |
22 |
最大输出功率 (CW) |
W |
1, 3, 5, 10 or Specify |
|
最大拉伸载荷 |
N |
5 |
|
光纤类型 |
|
PM Panda Fiber |
|
工作温度 |
℃ |
-5 to +70 |
|
储存温度 |
℃ |
-40 to +85 |
|
1064nm高功率保偏隔离器 参数规格:
参数 |
单位 |
高功率保偏隔离器 |
中心波长 (λc) |
nm |
1064 or Specify |
工作波长带宽 |
nm |
±10 |
标准峰值隔离度 |
dB |
30~35 |
最小隔离度 at 23℃ |
dB |
25 |
标准插入损耗 |
dB |
0.8 |
最大插入损耗at 23℃, λc |
dB |
1.2 |
最小回拨损耗 (Port1/Port2) |
dB |
50/50 |
最小消光比 (only for B Type) |
dB |
20 |
最小消光比 (only for F Type) |
dB |
22 |
最大输出功率 (CW) |
W |
1, 3, 5, 10, 20 or Specify |
最大拉伸载荷 |
N |
5 |
光纤类型 |
|
PM Panda Fiber |
工作温度 |
℃ |
-5 to +50 |
储存温度 |
℃ |
-20 to +75 |
1310nm/1480nm/1550nm高功率保偏隔离器 订购信息:
|
HPMI-①①-②-③-④-⑤⑤-⑥⑥-⑦ |
①①: Wavelength |
④: Axis Alignment |
⑥⑥: Fiber Jacket on Port 1 & 2 |
31 - 1310nm |
F - Fast Axis Blocked |
B - 250um Fiber |
48 - 1480nm |
B - Both Axis Working |
D - 400um Fiber |
55 - 1550nm |
|
L - 900um Loose Tube |
SS - Specify |
⑤⑤: Connector Type on Port 1 & 2 |
S - Specify |
|
1 - FC/UPC |
|
②: Stage |
2 - FC/APC |
⑦: Fiber Length |
S - Single Stage |
3 - SC/UPC |
0.8 - 0.8m |
D - Dual Stage |
4 - SC/APC |
S - Specify |
|
N - None |
|
③: Power Level |
S - Specify |
|
1 - 1W |
|
|
3 - 3W |
|
|
5 - 5W |
|
|
10 - 10W |
|
|
S - Specify |
|
1064nm高功率保偏隔离器订购信息:
|
HPPMI-①①-②②-③③-④④-⑤⑤-⑥ |
①①: Wavelength |
③③: Handling Power |
⑥⑥: Fiber Jacket on Port 1 & 2 |
06 - 1064nm |
01 - 1W |
L - 900um Loose Tube |
SS - Specify |
03 - 3W |
C - 3mm Loose Cable |
|
05 - 5W |
A - 3mm Armoured Cable |
②②: Package Type |
10 - 10W |
B - 6mm Armoured Cable |
C1 - Type C1 |
S - Specify |
S - Specify |
C2 - Type C2 |
|
|
④: Axis Alignment F - Fast Axis Blocked B - Both Axis Working |
⑤⑤: Connector Type on Port 1 & 2 |
⑦: Fiber Length |
|
N - None |
0.8 - 0.8m |
|
S - Specify |
S - Specify |
|
** 如果你想成为代理,OEM或中间商,请拷贝此规格并发给你的客户 |
|
|
|
|
|
|
|
