名称:
|

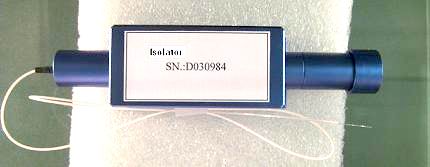

高功率隔离器 |
类别: |
高功率产品 |
型号: |
高功率隔离器,1064nm/1310nm高功率隔离器,1480nm/1550nm高功率隔离器 |
|
|
高功率隔离器,1064nm/1310nm高功率隔离器,1480nm/1550nm高功率隔离器
规格
高功率隔离器 1064nm/1310nm/1480nm/1550nm
特性: |
应用: |
高隔离度,高额定功率输出 |
光放大器 |
低偏振相关损耗 |
光纤激光光源 |
低插损,高回损。 |
测试设备 |
极好的环境稳定性和可靠性。 |
国防,高校实验研究 |

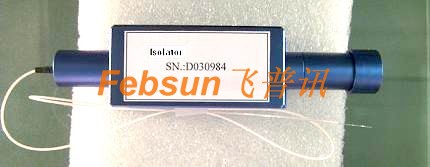

1064nm高功率隔离器参数规格:
参数 |
单位 |
1064nm高功率隔离器 |
中心波长 (λc) |
nm |
1064 or Specify |
工作波长带宽 |
nm |
±10 |
标准峰值隔离度 |
dB |
30~35 |
最小隔离度 at 23℃ |
dB |
25 |
Typ. Transmission |
- |
93% |
Min. Transmission |
- |
90% |
最小回波损耗 |
dB |
50 |
最大偏振相关损耗 |
dB |
0.1 |
Nominal Output Beam Diameter (1/e^2) |
mm |
0.5, 1, 5, 8, 10 or Specify |
最大输出功率 (CW) |
W |
5, 10, 20 or Specify |
光纤类型 |
|
HI 1060 or Specify |
工作温度 |
℃ |
-5 to +50 |
储存温度 |
℃ |
-20 to +75 |
1064nm高功率隔离器订购信息:
|
HPICI-①①-②②-③③-④④-⑤⑤-⑥ |
①①: Wavelength |
③③: Handling Power |
⑤⑤: Fiber Jacket on Port 1 & 2 |
06 - 1064nm |
05 - 5W |
L - 900um Loose Tube |
SS - Specify |
10 - 10W |
C - 3mm Loose Cable |
|
20 - 20W |
A - 3mm Armoured Cable |

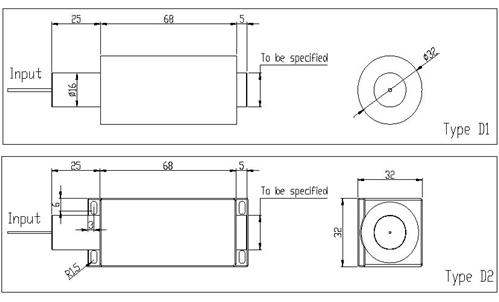

②②: Package Type |
SS - Specify |
B - 6mm Armoured Cable |
D1 - Type D1 |
|
S - Specify |
D2 - Type D2 |
④④: Output Beam Diameter |
|
|
05 - 0.5mm |
⑥: Fiber Length |
|
10 - 1mm |
1.0 - 1.0m |
|
50 - 5mm |
S - Specify |
|
80 - 8mm |
|
|
100 - 10mm |
|
|
SS - Specify |
|

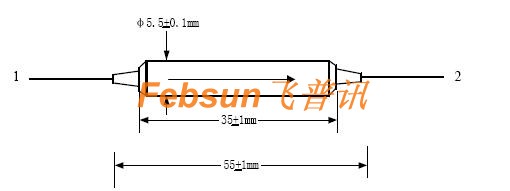

1310nm/1480nm/1550nm高功率隔离器参数规格:
参数 |
单位 |
|
1310nm/1480nm/1550nm高功率隔离器 |
|
单级/双极 |
|
Single Stage |
|
Dual Stage |
中心波长 |
nm |
|
1310, 1480 or 1550 |
|
工作波长带宽 |
nm |
|
±20 |
|
标准峰值隔离度 |
dB |
42 |
|
58 |
最小隔离度 at 23℃ |
dB |
28 |
|
48 |
标准插入损耗 at 23℃ |
dB |
0.35 |
|
0.4 |
最大插入损耗 at -5℃-70℃ |
dB |
0.5 |
|
0.55 |
最小回波损耗 (Input/Output) |
dB |
60 / 55 |
|
60 / 55 |
最大偏振相关损耗Max.PDL at 23℃ |
dB |
0.05 |
|
0.05 |
Max.PMD |
ps |
0.21 |
|
0.05 |
最大输出功率 (CW) |
W |
|
1, 3, 5 or Specify |
|
最大拉伸载荷 |
N |
|
5 |
|
光纤类型 |
|
|
SMF-28e Fiber |
|
工作温度 |
℃ |
|
-5 to +70 |
|
储存温度 |
℃ |
|
-40 to +85 |
|
1310nm/1480nm/1550nm高功率隔离器订购信息:
|
HPII-①①-②-③-④-⑤⑤-⑥⑥-⑦ |
①①: Wavelength |
③: Power Level |
⑤⑤: Connector Type on Port 1 & 2 |
⑥⑥: Fiber Jacket on Port 1 & 2 |
31 - 1310nm |
1 - 1W |
1 - FC/UPC |
B - 250um Bare Fiber |
48 - 1480nm |
3 - 3W |
2 - FC/APC |
L - 900um Loose Tube |
55 - 1550nm |
5 - 5W |
3 - SC/UPC |
C - 3mm Cable |
SS - Specify |
S - Specify |
4 - SC/APC |
S - Specify |
|
N - None |
|
②: Stage |
④: PMD |
S - Specify |
⑦: Fiber Length |
S - Single Stage |
1 - 0.05ps Max. |
|
1 - 1.0m |
D - Dual Stage |
2 - Refer to above Spec. |
|
S - Specify |
|
** 如果你想成为代理,OEM或中间商,请拷贝此规格并发给你的客户 |
|
|
|
|
|
|
|
