ASE光源

   ASE光源(放大自发辐射光源）是专为工程项目生产和高校科研实验室实验设计的。ASE光源，最简化光路结构设计与特殊设计的光谱增益平坦滤波结构，使得ASE光源系列产品具有光路就够简洁、光-光转换效率高、C+L波段光谱平坦等特点，控制模式采用全局光反馈控制技术与脉宽调主精密温度控制技术，确保极高的输出光功率稳定性与光谱波形稳定性。

       我公司推出ASE光源有：C波段，L波段，C+L波段，1050nm，1310nm,1550nm,低偏振1250~1650nm,1480~2000nm等系列产品

       光谱图，如客户需要定做ASE光源，请联系我公司销售人员。

产品应用:

光纤传感器，传感系统

光纤光栅，密集波分，滤波片的测试

光纤陀螺

无源器件光谱测试、生产

实验室研究，国防军事研究

产品特性:

台式，模块式，1U机架式可选

高功率输出，高稳定性，高可靠性

高工作带宽，可覆盖C波段，L波段，C+L波段，1050nm，1310nm,1550nm等波段

在光谱范围内具有极好的平坦度，稳定性

具有多只ASE拼合设计技术

采用微处理器控制操作智能化，具有高精度的ATC和APC控制电路

产品规格:

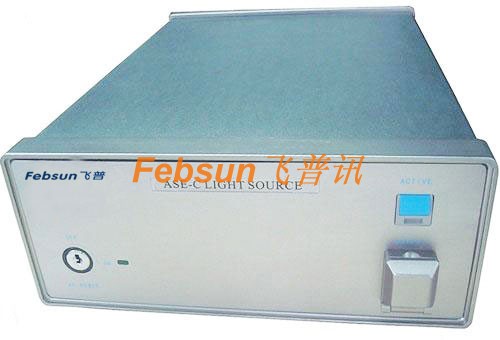

C波段ASE 光源

参数	ASE-C波段
GFF	//	GFF
中心波长 (nm)	1526 ～1565	1527~1566
输出功率 (dBm)	10.0 ～23.0	7.0~17.0
光谱密度 (dBm/nm)	-20 ～ -2
光谱密度稳定性 (dBm/nm)	≤±0.005(5 min)
输出功率短期稳定性 (dB)	≤±0.005 (5 min)
输出功率长期稳定性 (dB)	≤±0.01 (8 hour)
尾纤类型	SMF-28
连接头类型	FC/PC, FC/UPC or FC/APC
工作温度 (℃)	0 ～ +65 (-20也是可用的)
储存温度(℃)	-20 ～+70
相对湿度 (%)	20～80
电源输入	110/220V AC,+5V or +3.3V DC;>500mA; △V＜1%
最大功耗	10W
尺寸 (L×W×H mm)	90×70×19, 320×220×90

L波段ASE 光源



参数	ASE-L
GFF	No	GFF
中心波长 (nm)	1565～1610	1568~1600
平坦度 (dB)	-	<3
输出功率 (dBm)	10.0 ～15.0	7.0~12.0
光谱密度 (dBm/nm)	-20 ～ -2
光谱密度稳定性 (dBm/nm)	≤±0.005(5 min)
输出功率短期稳定性 (dB)	≤±0.01 (5 min)
输出功率长期稳定性 (dB)	≤±0.03 (8 hour)
尾纤类型	SMF-28
连接头类型	FC/PC, FC/UPC or FC/APC
工作温度 (℃)	0 ～+65 (-20 ～+65 available)
储存温度(℃)	-20 ～+70
相对湿度 (%)	20～80
电源输入	110/220V AC, +5V or +3.3V DC; >500mA; △V＜1%
最大功耗	10W
尺寸 (L×W×H mm)	90×70×19(模块); 320×220×90(台式)

C+L波段ASE光源



参数	ASE-C+L波段
GFF	No	GFF
中心波长 (nm)	1525 ～1610	1528~1600
平坦度 (dB)	-	<3
输出功率 (dBm)	10~21	7~13
光谱密度 (dBm/nm)	≥-17
光谱密度稳定性 (dBm/nm)	≤±0.01(5 min)
输出功率短期稳定性 (dB)	≤±0.02(5 min)
输出功率长期稳定性 (dB)	≤±0.03(8 hour)
尾纤类型	SMF-28
连接头类型	FC/PC, FC/UPC or FC/APC
工作温度 (℃)	0 ～ +65
储存温度(℃)	-20 ～+70
相对湿度 (%)	20～80
电源输入	110/220V AC, +5V DC, Driving current >500mA; △V＜1%
最大功耗	10W
尺寸 (L×W×H mm)	150×125×31(模块), 320×220×90(台式)

1050nm ，1550nm ,2000nm，2100nm ASE光源



光源类型 参数	ASE-1050nm		ASE-1550nm	ASE-2000	ASE-2100
辐射源	ASE		ASE
中心波长 (nm)	1040 ～1075	1020～1080	1550 ±3	1960+/-10	2070+/-10
输出功率	7.0 ～13.0(dBm)		7.0 ~13.0(dBm)	35mW, or higher	10mW
带宽(FWHM)				85+/-5nm	30+/-5nm
输出功率稳定性(dB)				±5% (30 min warm up)
光谱密度(dBm/nm)	-20 ～ -12		-20 ～ -2
光谱密度稳定性	, , , , ≤±0.005(5 min)
短期稳定性	≤±0.03 (5 min)		≤±0.005 (5 min)
长期稳定性	≤±0.05 (8 hour)		≤±0.01 (8 hour)
尾纤类型	HI1060		SMF-28 等
输出接口	FC/PC, FC/UPC or FC/APC
最佳工作温度(℃)	20～ +50		0 ～ +65 (-20 ～ +65 available)	5～ +35
储存温度℃	-20℃ ~ 70℃			-10 ～+65
相对湿度(%)	20～80
电源输出	110/220V AC，+5V DC, Driving current >500mA; △V＜1%
尺寸(L×W×H)(mm)	90×70×19, 320×220×90 特殊尺寸可以定做



低偏振1250~1650nm ASE光源，1480~2000nmASE光源

1250~1650nmASE光源，低偏振，偏振度≤ 5% ，带宽有420nm，400nm，370nm

1480~2000nm，带宽520nm，总输出功率可以达到1W



光源类型 参数	1250~1650ASE		1480~2000ASE
辐射源	ASE
中心波长 (nm)	1250~1650或 1230~1650或1260~1630		1480~2000
光谱带宽 (nm)	400，420,370		520nm
输出功率	≥7dB		10.0 ～30.0 dBm
光谱密度	≥-30(dB/nm)		>1(mw/nm)
纹波 (dB)	≤0.2
输出功率短期稳定性	≤±0.01dB/15 min		≤±0.2 (5 min)
输出功率长期稳定性	≤±0.03dB/8 hour		≤±0.4 (8 hour)
光谱稳定性 (dBm/nm)	≤±0.05(5 min)		≤±0.2 (5 min)
偏振度	≤ 5%
工作模式	CW, internal modulate, external modulate
尾纤类型	Single mode SMF-28
输出接口	FC/PC, FC/UPC or FC/APC
最佳工作温度	0℃ ~ 40℃	10 ～ +30
储存温度	-20℃ ~ 70℃
电源,功率	AC110/220V±10%, 50Hz, 20W
尺寸(L×W×H)	90x70x19 或320×220×90

订购参数:



ASE	类型	工作波长	输出功率	连接头
	M=模块 D=台式 U=机架式（1U 4U) 可以为客户订做	C波段, L波段, C+L波段, 1250~1650nm（低偏振）, 1480~2000nm, 850nm,980nm, 1050nm,1310nm, 1480nm,1550nm, ASE－2000 ASE－2100 特殊波长，请联系我公司销售人员 etc	1~1000mW任选	FC/UPC     FC/APC etc
